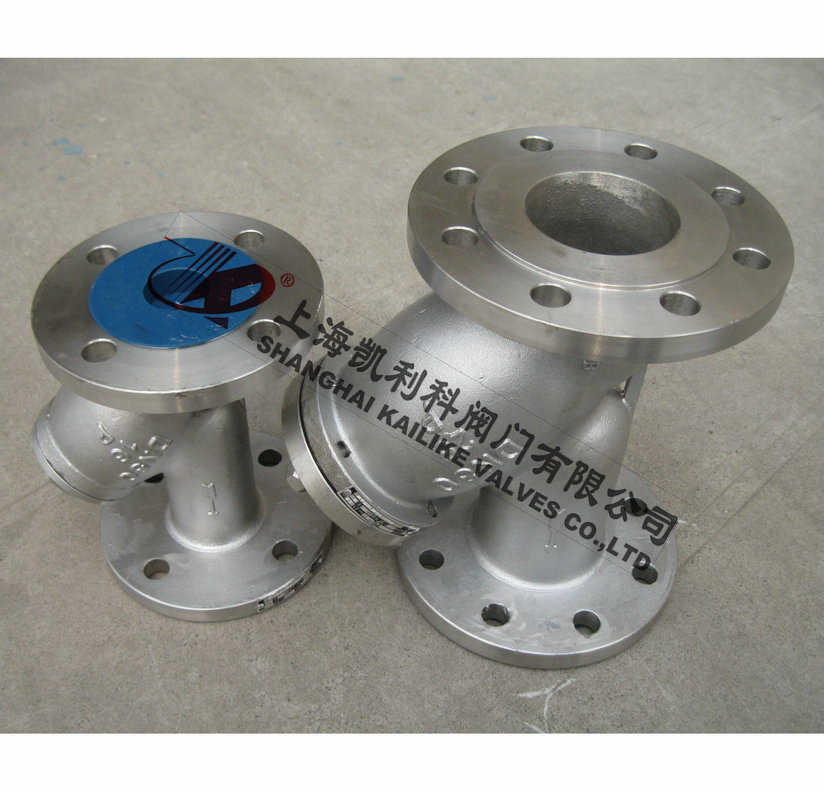

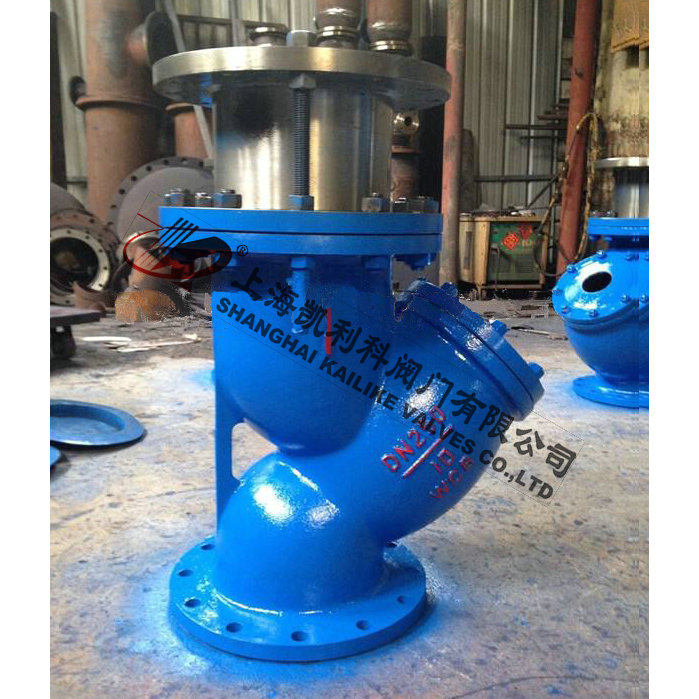

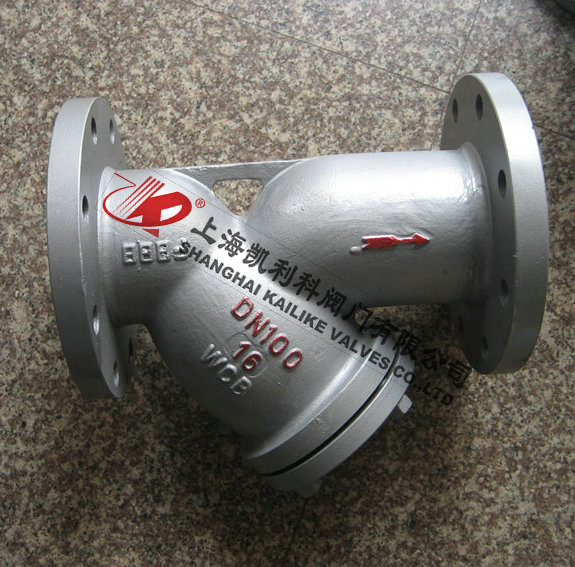

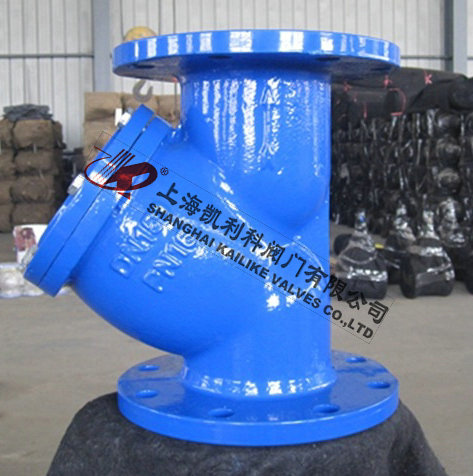

產品名稱：	法蘭蒸汽過濾器	產品型號：	GL41H
公稱通徑：	DN15～DN500	結構形式：	Y型
工作壓力：	1.6MPa～16.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

GL41H法蘭蒸汽過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。

結構特點

1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構先進、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。

濾網目數

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

技術參數

殼體材質	黃銅	碳鋼	不銹鋼
公稱通徑	15～500mm
濾框?yàn)V網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30℃~180℃	-80℃~425℃	-80℃~450℃
公稱壓力（MPa）	1.6~10（150Lb~600Lb）
過濾精度（目/in）	10~300

1.閥體 2.濾芯網 3.密封件 4.濾網蓋

外形結構圖

主要外形尺寸

DN	"英寸	L	H	H1	拉桿伸縮過濾器		參考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

外形結構圖



使用說明

本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。

聲明：【GL41H法蘭蒸汽過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H法蘭蒸汽過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
